PORTAFOLIO DE INGENIERÍA

Arcotecho Industrial - Asfaltadora

Explora nuestra trayectoria en el diseño, fabricación y montaje de arcotechos autosoportantes y naves comerciales a lo largo de la República Mexicana.

Proyecto Concluido

Construcción y Montaje de Arkotecho Industrial

📍 Asfaltadora — Cuautitlan, Edo. de Mexico

Especificaciones de Ingeniería

Dimensión: 2,400 m²

Estructura: Arcotecho K-02

Material Base: Acero Ternium Cal. 20

Claro Libre: 32 Metros Libres

Rolado / Izado: 9 Días en Sitio

Vista panorámica de la cubierta estructural terminada

Desarrollo y Solución Estructural

El principal desafío de este proyecto radicaba en la exigencia del cliente de contar con un área de almacenamiento 100% libre de columnas intermedias para agilizar el tránsito seguro de montacargas de alta capacidad y optimizar la distribución de los racks de inventario corporativo.

Para solucionarlo, nuestro equipo implementó el sistema de techado autosoportante Arcotecho K-02. Realizamos el proceso de rolado e industrialización de la lámina de acero In Situ (directamente en el terreno de la obra), fabricando arcos continuos de una sola pieza que cubren los 32 metros de claro libre sin requerir apoyos estructurales pesados en el centro.

Finalmente, mediante nuestro sistema de engargolado mecánico perimetral a presión, unimos los módulos garantizando una fijación monolítica y hermética con 0% de perforaciones por tornillos. Esto asegura que el inventario de la nave quede totalmente protegido contra filtraciones, humedad o condiciones climáticas severas, entregando la obra en un tiempo récord de 9 días.

VOLVER AL PORTAFOLIO DE OBRAS

Fase 1: Rolado de Acero In Situ

Fase 2: Izado y Montaje de Arcos

Fase 3: Engargolado Mecánico

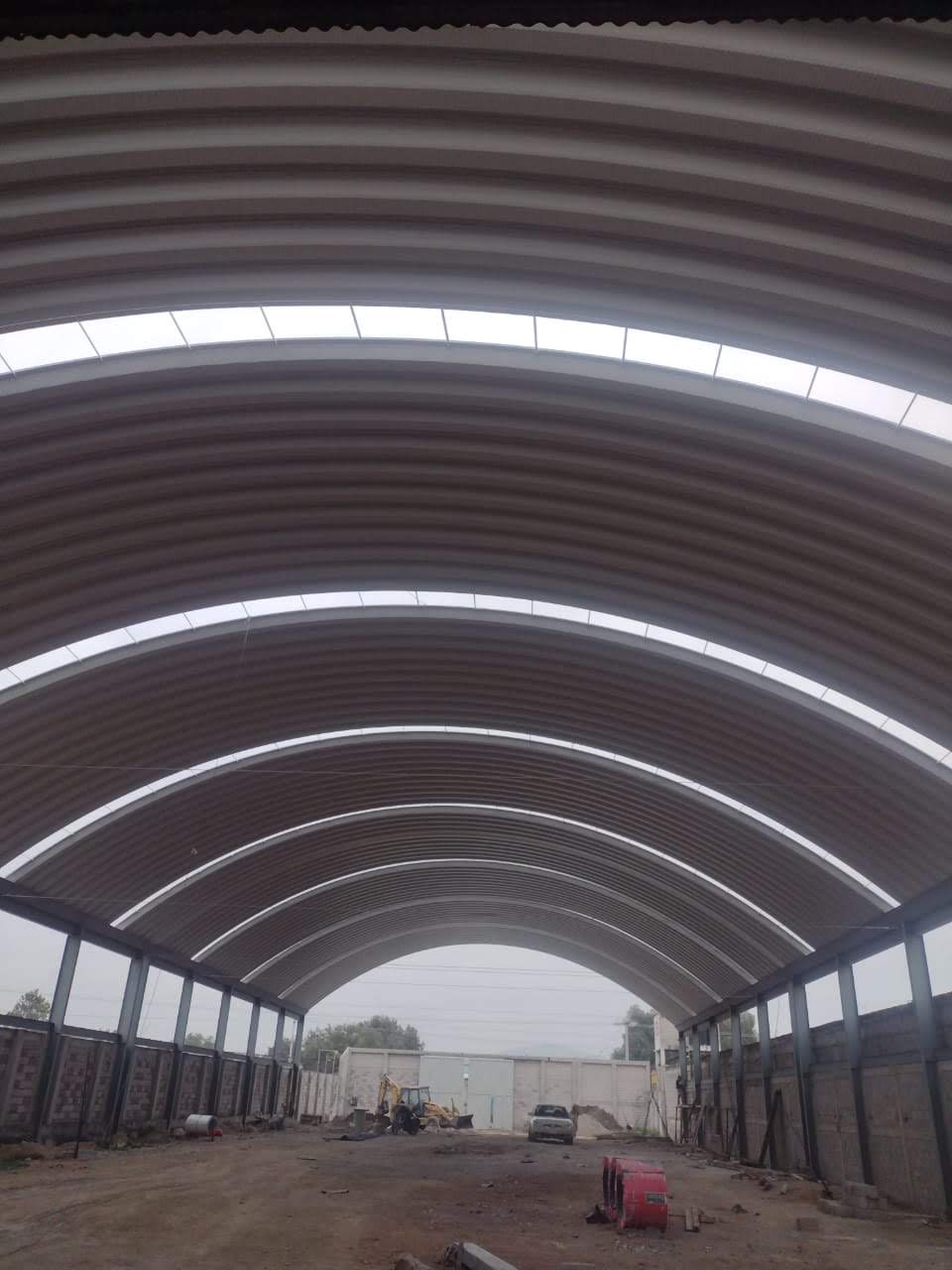

Fase 4: Detalle de Claro Libre Interior

DOCUMENTACIÓN OFICIAL

¿Necesitas Especificaciones Técnicas para tu Proyecto?

Descarga nuestro catálogo industrial de obras o presiona el botón naranja para consultar la ficha técnica completa del sistema autosoportante K-02 en esta misma pantalla.

DESCARGAR PDF Ficha Tecnica K-02

ARKOMEX

ARCOS Y TECHOS INDUSTRIALES

DOCUMENTO: HOJA TÉCNICA

SISTEMA: ARCOTECHO K-02

REVISIÓN: 2026.1

Especificaciones Técnico-Estructurales del Sistema Autosoportante K-02

Análisis dimensional, ventajas operativas y memoria de cálculo de cubiertas de acero sin estructura intermedia.

1. Descripción General del Sistema

En ARKOMEX y compañía, S.A. de C.V., contamos con el reconocido sistema de construcción de techos sin estructura K-02, el cual es fabricado a la medida exacta del claro a cubrir en obra. Son arcos de acero modulares de una sola pieza engargolados entre sí, volviendo a la cubierta 100% hermética y evitando por completo cualquier tipo de filtración.

Al tratarse de un sistema de cubierta Autosoportante (sin estructura de soporte) ofrece que el tiempo de techado sea hasta un 60% más rápido que otros mecanismos, además de reducir significativamente los costos para techar claros desde 25 metros hasta 50 metros sin ningún inconveniente.

2. Ventajas Competitivas en Obra

Economía Integral

Se elimina el uso de estructuras intermedias de apoyo, reduciendo costos en mano de obra, tiempos de ejecución y minimizando el mantenimiento a largo plazo.

Rapidez de Alto Rendimiento

Al fabricar directamente en el sitio de la obra (In Situ), se alcanza un rendimiento por jornada de hasta 500 m² de cubierta instalada y engargolada.

Optimización de Espacio

Se logran áreas 100% libres de obstáculos debido a la eliminación total de columnas, vigas centrales o estructuras de apoyo internas.

Sencillez y Hermeticidad

Se evita el uso de andamios complejos o impermeabilizaciones adicionales. El engargolado mecánico perimetral asegura cero perforaciones en la lámina.

3. Características del Acero Estructural

Utilizamos exclusivamente acero de grado estructural certificado por Ternium, aplicando un recubrimiento orgánico de pintura en línea continua (Acabado Pintro). Esto lo hace ideal para alta resistencia en el segmento de la construcción industrial, láminas acanaladas, muros, paneles aislados y cintas para fabricación de cubiertas en sitio.

Parámetro Técnico	Especificación Estructural K-02
Rango de Claros (Ancho Libre)	Desde 25.00 metros hasta 50.00 metros sin apoyos intermedios.
Material Base	Acero Ternium Grado Estructural Certificado.
Acabados Disponibles	Pintro (Recubrimiento Orgánico) / Galvanizado de alta resistencia.
Rendimiento de Fabricación	Hasta 500 m² por jornada laboral directamente en sitio.
Mecanismo de Unión	Engargolado Mecánico de Conexión Hermética (Sin Tornillos).

4. Análisis del Rebajamiento del Arco e Ingeniería

En un arco estructural se denomina línea de arranque a la línea que une los puntos de apoyo, claro (L) a la distancia horizontal entre los apoyos y flecha (f) a la máxima distancia vertical desde la línea de arranque a la directriz. El rebajamiento determina la relación exacta entre la flecha del arco y su claro, calculando con precisión el valor del empuje horizontal.

Cálculo Estructural Avanzado: Para determinar una relación óptima entre la flecha y la luz de los arcos, los fundamentos de Eduardo Torroja consideran un intervalo comprendido entre las proporciones de 1/5 y 1/7. Este último valor es optimizado bajo normativas técnicas hasta un factor de 1/8, que representa la relación más satisfactoria visualmente y estructuralmente segura, mientras que la relación de 1/5 es la de mayor eficacia ante cargas críticas.

Un rebajamiento por debajo de 1/10 aumentaría peligrosamente los empujes horizontales, provocando fenómenos de flexión excesiva o pandeo lateral ayudado por el acortamiento de la directriz.
